吊带式隧道防水板

一、产品定义与执行标准

吊带式隧道防水板为地下隧道、地铁专用防渗卷材，主流材质为 EVA（乙烯 - 醋酸乙烯共聚物），也可定制 ECB、PE 材质；生产时将聚酯吊带与防水板本体热熔一体复合，无需射钉穿透板体，实现无穿孔吊挂施工，是轨道交通隧道标配防水材料。执行标准：GB 18173.1-2012《高分子防水材料 第 1 部分片材》、TB/T 3360.1-2014《铁路隧道防水材料 防水板》。

二、产品两种结构类型

均质吊带防水板

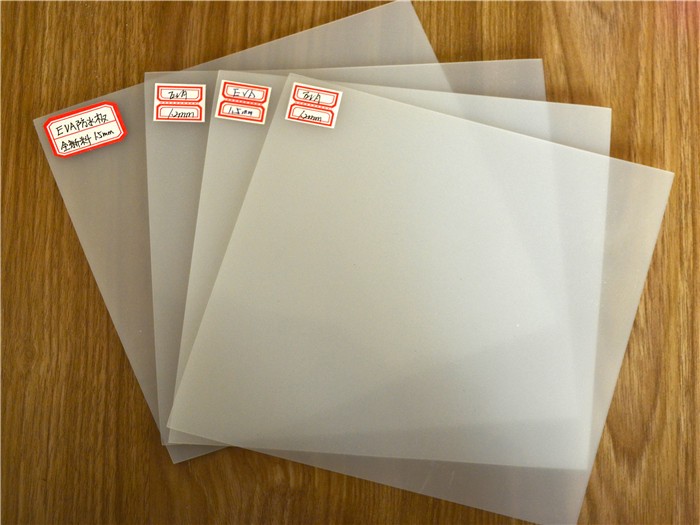

纯白半透明 EVA 光面板，背面热熔焊接圆形聚酯吊带，无土工布，自重轻、焊接顺畅，适用于围岩平整、无大量碎石的隧道初支基面。

复合吊带防水板（一布一膜吊带型）

EVA 防水板与 300/400g 短丝土工布热复合一体，土工布兼具缓冲、导水、防穿刺作用，吊带预制在无纺布一侧，碎石、凹凸围岩直接铺设，不用单独铺土工布垫层。

三、生产工艺

EVA 原料添加抗氧、低温改性助剂，高温挤出压延成型板材；同步将聚酯吊带热熔压合在板材背面，吊带与板面熔合牢固，剥离强度可达母材 90%，施工不易撕裂脱落；复合款同步完成土工布与膜体热复合，一次成型成品卷材。

四、常规规格参数

1. 厚度选型

0.8mm：小型涵洞、人行通道、浅埋管廊；

1.2mm：公路隧道、普通地下车库、市政综合管廊（市面主流通用款）；

1.5mm：高铁隧道、地铁车站、深埋长隧、高水压隧洞（重点工程标配）；

2.0mm：超大埋深、高压地下水水工隧洞。

2. 尺寸规格

幅宽 2m、3m、4m、6m，宽幅减少环向焊缝渗漏点；标准卷长 20m，可按需加长定制；吊带间距常规 0.5m×0.5m、0.8m×0.8m，可按图纸调整密度。

配套土工布克重：300g/㎡、400g/㎡。

3. 核心物理性能（1.5mm 国标 EVA 吊带防水板）

拉伸强度≥18MPa，断裂伸长率≥650%，适配围岩沉降、衬砌变形；

不透水性 0.3MPa 压力 24h 无渗水；

低温弯折 - 35℃无裂纹，北方高寒隧道冬季施工不脆裂；

耐弱酸、弱碱、地下水腐蚀，无卤素、无重金属析出；

热老化后力学性能保留率≥80%，地下避光环境使用寿命 30 年以上；

吊带与板面热熔结合牢固，吊挂受力不开裂、不脱落。

五、核心产品优势

无钉吊挂，杜绝钉孔渗漏（核心优势）

依靠背面预制吊带挂设固定，射钉仅固定吊带，不穿透防水板主体，从根源避免传统射钉穿孔造成的渗水通道，大幅提升隧道防水验收合格率。

超柔耐低温，贴合异形隧道曲面

EVA 材质柔软高弹性，拱顶、拱脚、阴阳角凹凸基面紧密贴合，不易空鼓悬空；零下 35℃仍保持韧性，高寒地区冬季可正常施工。

复合款施工提速，自带缓冲防护

一布一膜吊带款一体化成型，省去现场单独铺设土工布工序；土工布隔离尖锐锚杆、碎石，防止防水板被刺破。

双缝热熔焊接，焊缝可充气检漏

搭接处采用自动爬焊机双轨热风焊接，焊缝中间预留检测通道，0.25MPa 充气保压 15 分钟即可检测密封性，破损点修补简单。

自重轻便，洞内狭小空间易铺设

相比同厚度 HDPE 膜质地轻薄，隧道台车人工拖拽、铺挂省力，单日施工效率提升 30% 以上。

适配各类地下封闭避光环境

不添加炭黑，不可露天暴晒，但深埋地下、隧道洞内避光工况性能长期稳定。

六、适用工程范围

轨道交通：高铁隧道、高速公路隧道、地铁车站、盾构隧洞、铁路涵洞；

市政地下工程：地下车库、综合管廊、人防防空洞、深埋基坑；

水利隧洞：引水隧洞、排涝输水洞、小型水工衬砌防渗；

禁止使用场景：露天蓄水池、垃圾填埋场、尾矿库（无抗 UV 炭黑，日晒快速老化失效）。

七、标准化隧道施工流程

基面预处理：切除外露锚杆、钢筋头，尖锐部位用砂浆抹平；凹凸初支修圆，避免划伤防水板；

土工布铺垫（均质款单独铺设，复合款省略）：300-400g 土工布用热熔垫片固定初支；

铺挂防水板：沿隧道环向自上而下铺设，吊带挂在初支膨胀吊环上；拱顶固定点 3-4 个 /㎡，边墙 2-3 个 /㎡；预留 5% 松弛量，适配二衬混凝土挤压变形；

焊接施工：板材搭接宽度≥10cm，双缝热风热熔焊接；施工缝、穿墙管道位置增加挤压焊补强；每环防水板向外预留 50cm 搭接长度；

焊缝检漏：全部焊缝充气检测，0.25MPa 保压 15 分钟压降≤10% 为合格；局部破损用同材质补丁热熔修补；

成品保护：及时浇筑二次衬砌混凝土，钢筋焊接作业做好遮挡，防止高温烤焦防水板。
